Wirniki osiowe Multi-Wing - Typ D

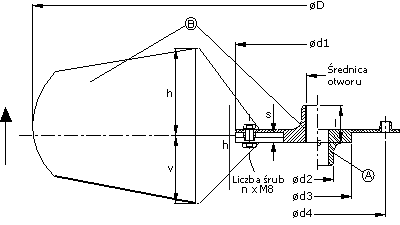

Wymiary

Ø D	Poz. w piaście	Ø otworu	Piasta
max.	Ilość	Min-Max	l	d1	d2	d3	d4	s	n
660	2 or 4	10 - 14	32	145	32	60	120	8	4
660	2 or 4	16.5 - 20	42	145	38	60	120	8	4
660	2 or 4	22 - 25	52	145	48	60	120	8	4

Kąt	25°	30°	35°	40°
Krawędź wlotowa łopatki v±2	43	51	60	72
Krawędź wylotowa łopatki h±2	63	66	77	86
