Multi-Wing Poland - Type G impellers

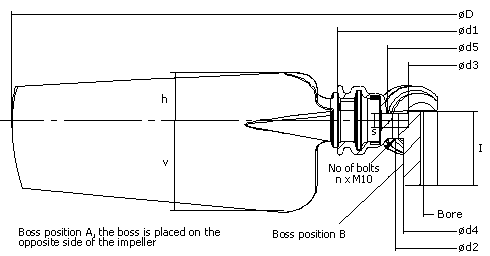

Dimensions

Max. Diameters for blade type	Pos. in hub	ø Bore	Hub
10G	No.	Min-Max	l	d2	d1	d3	d4	d5	s	n
2430	5	From 12,7 to 66,68 Using Taper Lock	60	136	382	110	160	184	13	9
	5	48	112	130
	5	55	142	130
2530	6	From 12,7 to 66,68 Using Taper Lock	60	136	480	110	160	184	13	9
	6	48	112	130
	6	55	142	130
2743	8	From 12,7 to 66,68 Using Taper Lock	60	136	668	110	160	184	13	9
	8	48	112	130
	8	55	142	130

Leading edge v±2
Pitch	15º	20º	25º	30º	35º	40º	45º	50º
10G	22	35	52	61	80	86	98	108

Trailing edge h±2
Pitch	15º	20º	25º	30º	35º	40º	45º	50º
10G	78	100	123	135	157	172	191	201
