Baureihe M

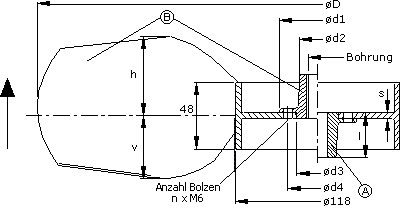

Abmessungen
ø D max. Blätteranzahl ø Bohrung Nabe
  Nr. Min-Max l d1 d2 d3 d4 s n
508 4 0 - 16 32 55 28 30 43 4 4
508 4 17 - 24 42 55 55 30 43 4 4
Steigung 30º 35º 40º
Vorderkante v±2 29 37 45
Hinterkante h±2 55 60 67
