Wirniki osiowe Multi-Wing - Typ G

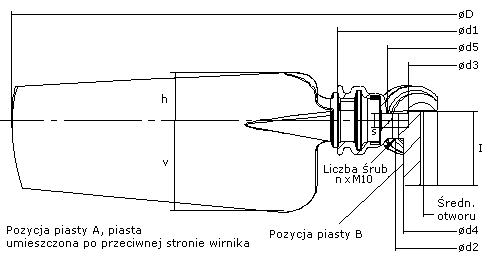

Wymiary

ØD max. dla typu łopatki:	Poz. w piaście	Ø otworu	Piasta
10G	Ilość	Min-Max	l	d2	d1	d3	d4	d5	s	n
2430	5	Od 12,7 do 66,68 przy użyciu tulei samozaciskowej	60	136	382	110	160	184	13	9
	5	48	112	130
	5	55	142	130
2530	6	Od 12,7 do 66,68 przy użyciu tulei samozaciskowej	60	136	480	110	160	184	13	9
	6	48	112	130
	6	55	142	130
2743	8	Od 12,7 do 66,68 przy użyciu tulei samozaciskowej	60	136	668	110	160	184	13	9
	8	48	112	130
	8	55	142	130

Krawędź wlotowa łopatki v±2
Kąt	15°	20°	25°	30°	35°	40°	45°	50°
10G	22	35	52	61	80	86	98	108

Krawędź wylotowa łopatki h±2
Kąt	15°	20°	25°	30°	35°	40°	45°	50°
10G	78	100	123	135	157	172	191	201
