Wirniki osiowe Multi-Wing

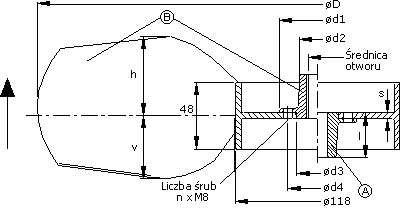

Wymiary

Ø D max.	Poz. w piaście	Ø otworu	Piasta
	Ilość	Min-Max	l	d1	d2	d3	d4	s	n
508	4	0 - 16	32	55	28	30	43	4	4
508	4	17 - 24	42	55	55	30	43	4	4

Kąt	30°	35°	40°
Krawędź wlotowa łopatki v±2	29	37	45
Krawędź wylotowa łopatki h±2	55	60	67


	Typy wirników

	Typ H
	Typ Z
	Typ W
	Typ G
	Typ D
	Typ M

	Typ M
